現場施工型触知舗装とは？既存舗装上で効果を発揮する理由
現場施工型触知舗装とは何でしょうか。既存のアスファルトやコンクリート上へ直接施工し、バリアフリー歩行者ルート、駐車場、公共空間を形成する継ぎ目のない触知歩道システムを紹介します。

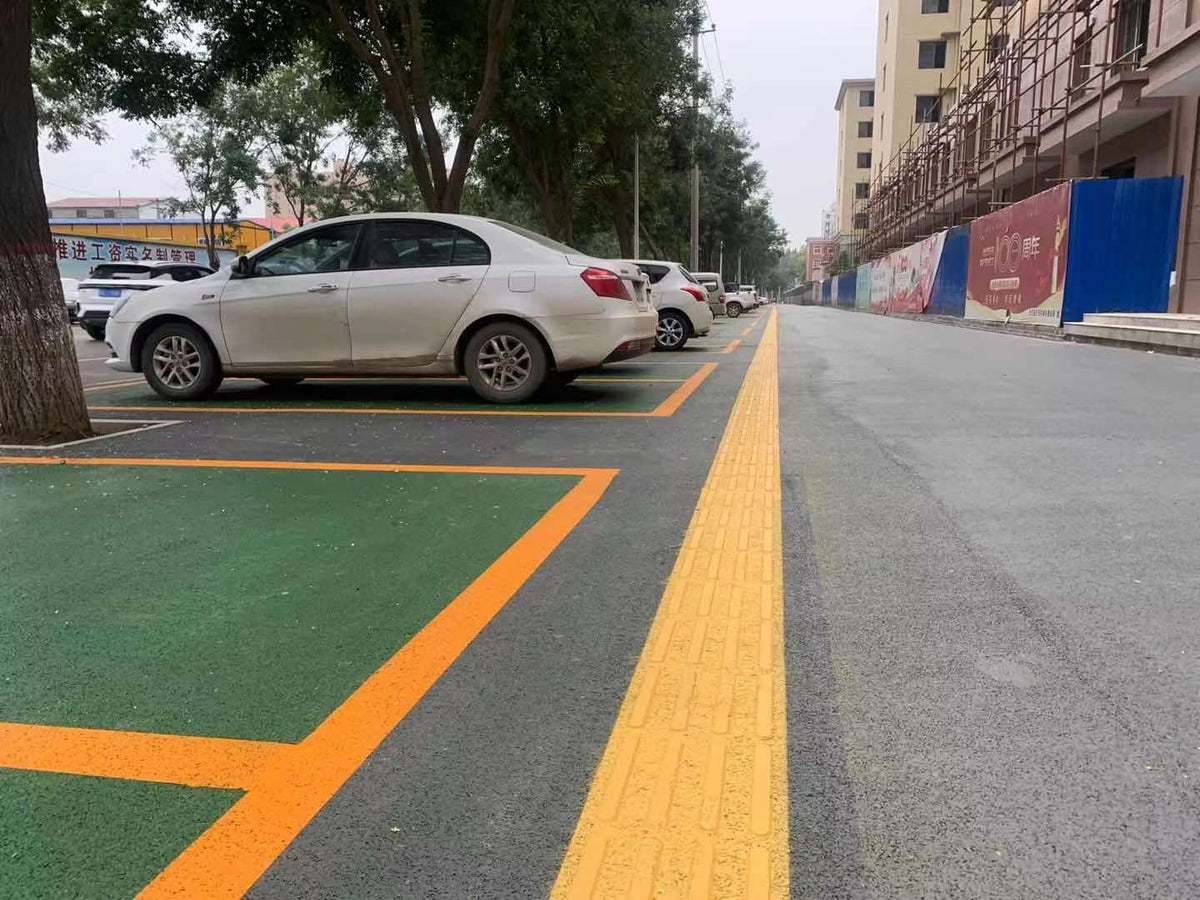

この写真の駐車エリアを通り過ぎると、まず緑色の駐車区画に気づくかもしれません。
しかし、より興味深いのは、その横に長く延びる黄色の帯です。
これは塗装ではありません。
一般的な触知タイルを並べたものでもありません。
これは 現場施工型触知舗装 、つまり既存舗装上へ直接形成する触知誘導面です。
歩道、駐車エリア、アスファルト表面がすでに完成しているプロジェクトでは、この違いが非常に重要になります。
では、現場施工型触知舗装とは具体的に何か？
従来の触知舗装は通常、コンクリート、セラミック、ゴム、プラスチック製の個別タイルで構成されます。
完成品として現場へ搬入されます。
作業員がそれを一枚ずつ設置します。
現場施工型触知舗装は、異なる方法を採ります。
触知材料を現場で調製し、既存表面へ直接敷き込み、専用の触知舗装型枠で成形します。
型枠を外すと、盛り上がった方向誘導バーや警告パターンが残ります。
その結果、何十枚もの個別タイルではなく、連続した触知面が形成されます。
触知舗装は、足裏や白杖で検知できる凹凸情報を提供し、視覚障害のある人が歩行者環境を移動できるよう支援するために設計されています。
単純に聞こえます。
しかし、施工業者の視点で重要な問いは次のとおりです：
舗装がすでに存在するときは、どうなるのでしょうか？
そこで、現場施工型システムが特に有用になります。
駐車場は完成済み。本当にもう一度切り開く必要があるか？
次の状況を想像してください。
アスファルト舗装はすでに完了しています。
駐車区画も完成しています。
縁石も完成しています。
植栽工事もほぼ完了しています。
その後、駐車エリアと建物入口を結ぶ連続した 触知式歩行者ルート がプロジェクトに必要になりました。
従来の舗装ブロックでは、既存舗装の一部を切断・掘削・撤去し、触知ユニットを設置して高さを調整し、その後で周囲の表面を補修しなければならない場合があります。
一本の黄色い帯のために、多くの作業が必要です。
現場施工型システムは、別の方法を採ります。
舗装を交換する代わりに、触知経路を 処理済みのアスファルトまたはコンクリート表面の上に形成します。
これにより、改修プロジェクトが大幅に容易になります。
まさにそのため、この種のシステムは次の場所で有用です：
駐車エリア、歩道、学校、病院、住宅開発、公園、商業プロジェクト、公共施設。
「線が入った黄色い塗装」ではない
おそらく、これが最も大きな誤解です。
遠くから見ると、現場施工型触知舗装は黄色く塗られた帯のように見えます。
近づくと違いが分かります。
表面には、 盛り上がった触知パターンがあります。
方向誘導用の触知舗装では通常、細長い隆起バーで進行方向を示します。一方、警告用触知面では、適用基準や場所に応じて、隆起した点やブリスター状のパターンを使用するのが一般的です。歩行状況に応じて、異なる触知形状が使われます。
つまり、黄色は視覚的なコントラストを提供します。
隆起形状は触知情報を提供します。
両者は同時に別々の役割を果たしています。
なぜ舗装上へ直接施工するのか？
施工業者が通常最も気にするのは、ここです。
継ぎ目が少ない
個別の触知タイルでは、多くの端部と継ぎ目が生じます。
継ぎ目が増えるたびに、施工精度が重要となる箇所も増えます。
この 現場施工型触知舗装なら、長い区間をより連続した表面として形成できます。
これにより、完成した経路の外観がすっきりします。
既存の配置に合わせやすい
実際のプロジェクトが完全な長方形であることは、ほとんどありません。
次のような条件があり得ます：
片側に駐車区画、
反対側に樹木、
前方に建物入口、
途中にスロープ、
そして再施工したくない既存のアスファルト道路。
現場成形システムなら、既存の敷地配置に沿って触知ルートを作りやすくなります。
アスファルト面とコンクリート面に有効
これは改修において特に重要です。
既存下地は、すでにアスファルトまたはコンクリートである場合があります。
まったく別の舗装構造を導入する代わりに、適切に処理した下地へ触知システムを施工できます。
幅を調整しやすい
プロジェクトによっては、異なる触知経路幅が必要です。
当社の現場施工型システムで一般的な型枠幅には、次のものがあります：
30 cm / 40 cm / 50 cm / 60 cm
これにより、ルートを設計する際の施工業者の柔軟性が高まります。
実際の材料はどのようなものか？
当社の 現場施工型触知舗装システム は、プレキャストブロックではなく、粉体とバインダーの組み合わせを使用します。
代表的な配合比は、およそ次のとおりです：
粉体5：バインダー1
完成した触知層の通常の厚さは、約：
4～5 mm
従来の舗装ブロックと比べると薄く感じられます。
ただし、これは別の構造舗装層になることを目的としていない点に留意してください。
その役割は、必要な 隆起触知面を安定した下地の上へ直接形成することです。
下の下地が構造的な役割を担います。
現場施工型触知舗装はどのように施工するか？
見栄えの良いプロジェクトになるかどうかは、ここで決まります。
1. 下地から始める
アスファルトまたはコンクリートは安定している必要があります。
ほこり、浮いた粒子、泥、油、脆弱な表面材料を除去します。
下地そのものが損傷している場合、上に触知材料を施工しても魔法のようには直りません。
不良下地の上に美しい触知帯を作っても、施工不良であることに変わりはありません。
2. 先にルートを墨出しする
実際の経路を決める前に、材料を混ぜ始めてはいけません。
線は、次の場所と論理的につながる必要があります：
建物入口、歩行者通路、スロープ、横断箇所、その他のバリアフリー設備。
ルート全体が、一つの連続した歩行者システムとして意味を持つ必要があります。
3. 材料を混合する
指定された配合に従い、粉体とバインダーを十分に混合します。
目標は、均一な混合物です。
混合が雑だと、通常、次の問題が施工時に現れます。
4. 触知型枠を配置する
型枠が隆起パターンを決めます。
位置合わせが重要です。
50 cmの範囲なら、わずかなずれは深刻に見えないかもしれません。
そのずれが30メートル続けば、突然、触知経路が朝から調子を崩したように見えてしまいます。
5. 材料を充填して均す
混合した材料を型枠へ入れ、均一に広げます。
仕上がり層の厚さは通常、約 4～5 mmですが、システムとプロジェクト要件によって異なります。
隆起触知形状をルート全体で明瞭に保つため、均一性が重要です。
6. 型枠を外して養生する
正しく成形できたら、型枠を外します。
残るのは、写真で見られる連続した隆起触知パターンです。
適切に養生した後、表面は歩行者ルートの一部として使用できるようになります。
なぜ黄色なのか？
黄色の触知舗装は、多くの暗色アスファルトや灰色舗装を背景に強い視覚的コントラストを出せるため、広く使われています。
もう一度、写真を見てください。
組み合わせは非常に単純です：
灰色の道路 + 緑の駐車エリア + 黄色の触知歩道
触知経路はすぐ目に入ります。
これは外観だけに役立つわけではありません。
優れた触知設計では、弱視の人のための視覚的コントラストも考慮し、隆起テクスチャーが触覚を通じて情報を伝えます。各国の触知舗装ガイドラインでも、適切な表面形状と周囲舗装との視覚的な区別が重視されています。
ただし、すべてのプロジェクトで自動的に黄色が正解になるわけではありません。
周囲の舗装色と、適用される地域のバリアフリー基準を必ず考慮してください。
現場施工型触知舗装が最も適する場所は？
ここが、このシステムの興味深いところです。
すべてのプロジェクトに必要なわけではありません。
歩道を一から新設し、仕様ですでにプレキャスト触知ユニットが指定されているなら、従来のタイルでまったく問題ない場合があります。
しかし、写真のような既存駐車エリアを考えてみてください。
舗装はすでに完成しています。
触知ブロックを挿入するためだけに、必ずしも長い帯状部分を掘削したいとは思わないでしょう。
これは、 現場施工型触知歩道の有力な使用例です。
同じ考え方は、次の場所にも当てはまります：
既存の駐車場
学校キャンパス
病院入口
商業広場
住宅コミュニティ
公園とグリーンウェイ
公共歩行者エリア
既存のアスファルト歩道
コンクリートの歩行者ルート
言い換えると：
地面がすでに完成していてもバリアフリー対応を追加する必要があるとき、現場施工型触知舗装が非常に有力になります。
タイルか現場施工型か：どちらを選ぶべきか？
一方のシステムが常に優れているとは言いません。
それでは単純すぎます。
より適切な問いは：
どのようなプロジェクトに取り組んでいるか？
指定された舗装システムを持つ完全な新設プロジェクトなら、プレハブ触知タイルが分かりやすい選択肢です。
既存舗装を切断すると不要な作業が生じる改修プロジェクトでは、 現場施工型触知舗装 の方がはるかにすっきりした解決策になる場合があります。
目に見える継ぎ目の少ない長い連続ルートが必要な場合も、検討する価値があります。
経路が特殊な配置に沿う必要がある場合、触知面を現場で直接形成できることで、施工業者の柔軟性が高まります。
見落とされがちな一つの詳細
触知帯そのものがプロジェクトのすべてではありません。
どこから始まりますか？
どこで終わりますか？
駐車中の車へまっすぐ誘導してしまいませんか？
樹木が経路を遮っていませんか？
実際に建物入口へ到達しますか？
道路のところで突然消えていませんか？
こうした問いは、単に次のように言うことよりはるかに重要です：
「触知舗装を設置しました。」
触知経路は装飾ではなく、 ルートとして機能すべきです。
だからこそ、写真のプロジェクトが良いと思います。
黄色の誘導帯が駐車場の中央に無作為に置かれているわけではありません。
駐車区画の横に明確な視覚線を作り、歩行者の目的地へ向かって続いています。
シンプルです。
しかし、目的があります。
現場施工型触知舗装は本質的に改修向けの解決策
人々が 触知舗装と聞くと、黄色いコンクリートブロックを思い浮かべることがよくあります。
それは施工方法の一つにすぎません。
既存のアスファルト・コンクリートエリアでは、 現場施工型触知舗装システム がプロジェクト所有者と施工業者に別の選択肢を提供します。
緩んだタイルを並べる必要はありません。
触知経路を後付けのように見せる必要もありません。
既存舗装を処理し、必要な場所に隆起触知パターンを形成し、歩行者ルートの残りの部分と論理的につなげるだけです。
最も有用なバリアフリー改修が、歩道全体の再構築とは限りません。
すでにある舗装をどう活用するかを知ることなのです。
